ÜRÜNLER / DİRİNLER / Dirinler Portal Freze DCDK Serisi Çift Kolonlu CNC |
|
|
|
|
|
| |
 |
|
 |
|
| DİRİNLER |
| |
|
|
| Ürün Adı |
: |

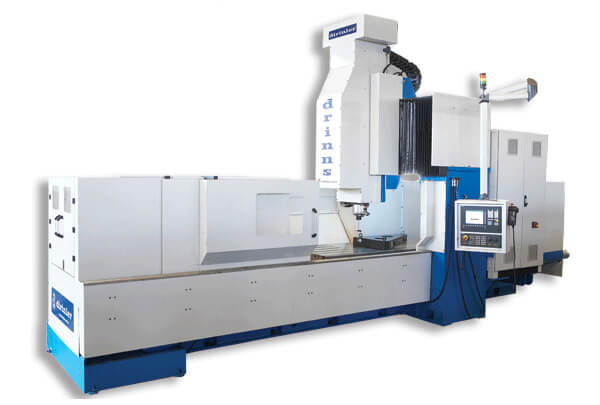

Dirinler Portal Freze DCDK Serisi Çift Kolonlu CNC |
| Markası |
: |
|
| |
|
|
| Açıklama |
: |
|
|
|
|
|
| |
| |
| Teknik Bilgiler |
|
Teknik Bilgiler
|
|
|
|
MODEL
|
BİRİM
|
DCDK 30108/8
|
DCDK30158/3
|
DCDK40208/3
|
DCDK50258/3
|
|
TABLA
|
|
Çalışma tablası
|
mm
|
3000*1050
|
3000*1500
|
4000*2000
|
5000*2500
|
|
Maks. iş parçası ağırlığı
|
kg
|
8000
|
9000
|
11000
|
16000
|
|
T kanal ölçüleri,sayısal aralığı
|
mm
|
22/6/180
|
22/9/160
|
22/11/160
|
28/13/160
|
|
Makine dış ölçüleri
|
m
|
8.5*3.5*4.8
|
10*5*5.6
|
11*4.5*6
|
15*4.5*6.6
|
|
EKSEN HARAKETLERİ(Maks.)
|
|
X ekseni
|
mm
|
3000
|
3000
|
4000
|
5000
|
|
Y ekseni
|
mm
|
1050
|
1500
|
2000
|
2500
|
|
Z ekseni
|
mm
|
800/900
|
800/900
|
800/900
|
800/900
|
|
İşmili-Tabla Mesafesi
|
mm
|
170-970/1070
|
170-970/1070
|
170-970/1070
|
170-970/1070
|
|
EKSEN HARAKET HIZLARI(Maks.)
|
|
x ekseni
|
m/min
|
15
|
15
|
15
|
12
|
|
y ekseni
|
m/min
|
20
|
20
|
20
|
15
|
|
Z ekseni
|
m/min
|
20
|
20
|
20
|
20
|
|
Eksen motor torkları
|
Nm
|
70/48/48
|
70/48/48
|
70/48/48
|
90/48/48
|
|
İŞMİLİ
|
|
İşmili motor gücü
|
KW
|
28-33
|
28-33
|
28-33
|
28-33
|
|
İşmili max devri
|
rpm-d/d
|
6000
|
6000
|
6000
|
6000
|
|
İşmili konik tipi
|
|
BT50
|
BT50
|
BT50
|
BT50
|
|
| |
| |
|
|
|
| |
|
|
|
| |
